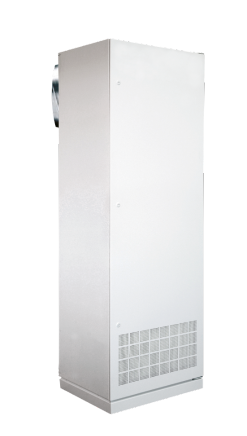

AM 900
Airmaster AM 900 er et gulvstående ventilasjonsanlegg som er meget godt egnet til større lokaler, som f.eks. klasselokaler, møterom og kontorlandskap hvor det er behov for effektiv utskifting av luft uten støy.

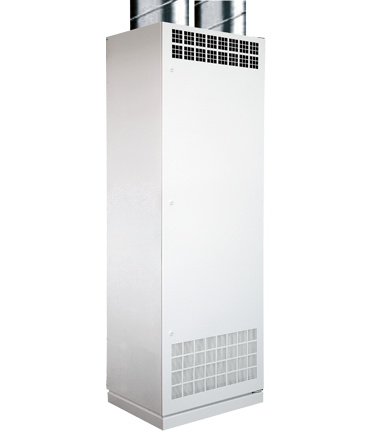

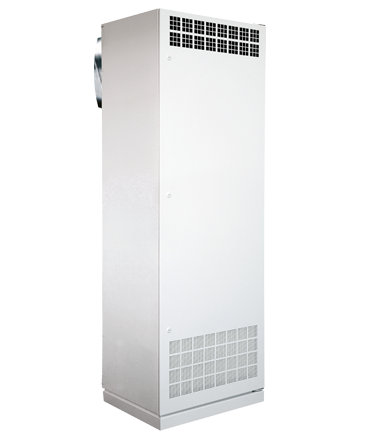

AM 900 er et balansert desentralt ventilasjonsanlegg med varmegjenvinning som tilbys i to forskjellige versjoner til henholdsvis omrørings- og fortrengningsventilasjon. De forskjellige ventilasjonsprinsippene gir anlegget mange forskjellige bruksområder, og modellen velges avhengig av lokalets utforming og bruk.

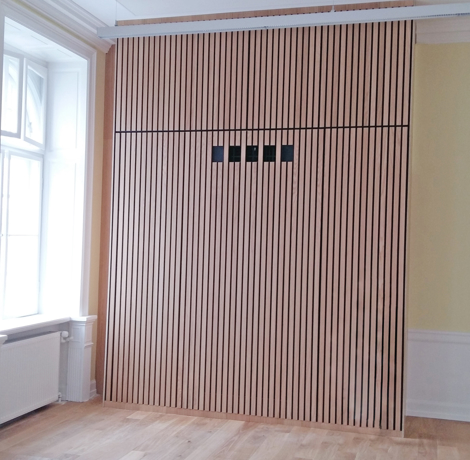

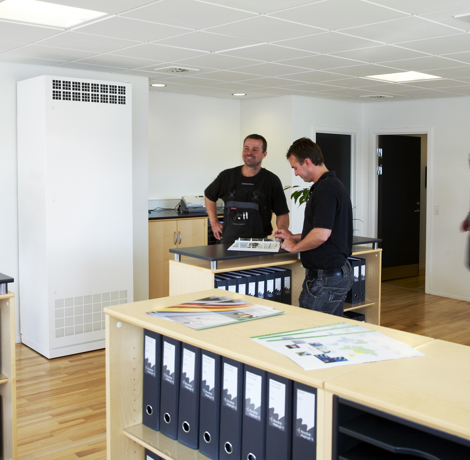

Anlegget kan plasseres fritt på gulvet eller diskret mellom skap, som en integrert del av lokalet. Ventilasjonsanlegget kan behovsstyres som alle Airmaster-anlegg, med f.eks. CO2-føler, TVOC-føler, bevegelsesføler (PIR) eller hygrostat. Anlegget kan leveres med separat betjeningsdisplay, men kan også kobles til sentral styring.
Eksempler på bruksområder
- Kontorer
- Møtelokaler
- Institusjoner
- Fitnessrom og lignende
Data AM 900
|
TEKNISKE DATA |
Filterklasse |
30 dB(A) |
35 dB(A) |
|
Omrøring |
|||
|
Maksimal kapasitet |
ePM10 75% ePM1 55% ePM1 80% |
690 m3/t 669 m3/t 649 m3/t |
830 m3/t 805 m3/t 780 m3/t |
|
Kastelengde (0,2 m/s) |
6 m v. 690 m3/t |
7,2 m v. 830 m3/t |
|
|
Fortrengning |
|||
|
Maksimal kapasitet |
ePM10 75% ePM1 55% ePM1 80% |
650 m3/t 631 m3/t 611 m3/t |
800 m3/t 776 m3/t 752 m3/t |
|
Nærsone (0,2 m/s) |
Nærsone fra armatur, ca. 1,2 m v. 650 m³/t |
Nærsone fra armatur, ca. 1,5 m v. 800 m³/t |
|
|
Nominell strøm* |
1,8 A |
||
|
Nominell opptatt effekt* |
240 W |
||
|
Strømtilkobling |
1 x 230 V + N + PE / 50 Hz |
||
|
Kanaltilkoblinger |
Ø315 mm |
||
|
Kondensavløp |
Ø4/6 mm |
||
|
Vekt |
180 kg |
||
|
Motstrømsvarmeveksler |
3 stk. PET |
||
|
Inntaksfilter |
ePM10 75%, ePM1 55% eller ePM1 80% |
||
|
Avtrekksfilter |
ePM10 75% |
||
|
Farge, kabinet |
Ral 9010 (hvit) |
||
|
Kabeldimensjon |
3 x 1,5 mm² |
||
|
Anbefalt sikring |
13 A |
||
|
Lekkasjestrøm |
<– 6 mA |
||
|
Dimensjon (BxHxD) |
Omr.: 800 x 2323 x 602 mm |
||
|
Fort.: 800 x 2323 x 687 mm |
|||
|
Minimum takhøyde |
2490 mm |
||
|
* Ved filterklasse, inntaks-/avtrekksluft: ePM10 75% / ePM10 75% |
|||
|
ELEKTRISK VARMEBATTERI |
Forvarme |
Ettervarme |
|
Varmeeffekt |
1500 W |
1050 W |
|
Termosikring, automatisk tilbakestilling |
75°C |
75°C |
|
Termosikring, manuell tilbakestilling |
120°C |
120°C |
|
VANNVARMEBATTERI |
Ettervarme |
|
Maksimal drifttemperatur |
90°C |
|
Maksimal drifttrykk |
10 bar |
|
Varmeeffekt |
2345 W* |
|
Tilkoblingsdimensjon |
1/2" (DN 15) |
|
Materiale rør/lameller |
kobber/aluminium |
|
Motorventil, åpne- og stengetid |
60 s |
|
* Kapasitet ved: temperatur på til-/fraluft 60/40 °C, vannmengde 111l/t |
|
Standard og alternativer
|
Standard og alternativer |
AM 900 |
|
Bypass |
x |
|
Elektrisk forvarmebatteri |
• |
|
Elektrisk ettervarmebatteri |
• |
|
Vannettervarmebatteri (omrøringsventilasjon) |
• |
|
CO2-føler (innebygd) |
• |
|
Kondenspumpe |
• |
|
Motorisert avtrekksspjeld |
x |
|
Motorisert inntaksspjeld |
x |
|
Kapasitiv retur for motorisert spjeld |
• |
|
Motstrømsvarmeveksler (plast) |
x |
|
Energimåler |
• |
|
x: standard • : alternativ |
|
Kastelengde og nærsone
Kastelengde, omrøringsprinsippet
Her vist for luftmengde 830m3/t. Ved andre luftmengder kan kastelengde ekstrapoleres: L2 = L1 x q2 / q1.
AM 900-anlegget sprer innblåsningsluften under taket avhengig av den gitte luftmengde.
1. Innblåsningsmønster sett ovenfra, symmetrisk innblåsing (standard).
2. Innblåsningsmønster sett ovenfra, asymmetrisk innblåsing.
3. Innblåsningsmønster sett fra siden.
Kastelengden og spredning av tilluften i rommet kan tilpasses det enkelte lokales geometri ved å justere innblåsningsåpningen med en flat tang (se installasjonsveiledningen).
Bemerk vedrørende innbygningshøyder AM 900 passer i et rom med minimum 2,49m høyde. Innblåsningsmønsteret etableres seg som vist ved denne høyde.
AM 900 vil også fungere ved større takhøyder. Opp til 4,5m har blitt testet.
Ved høyder over 2,5m bør kastelengden reduseres.
Nærsone, fortrengningsprinsippet
Resultatet gjelder en undertemperatur for innblåsningsluften på 3-5°C.
Les mereAM 900 versjoner

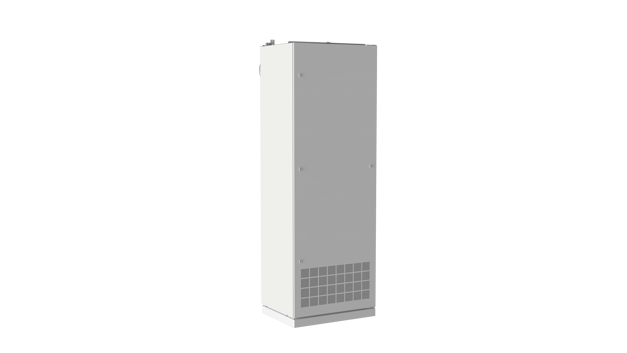

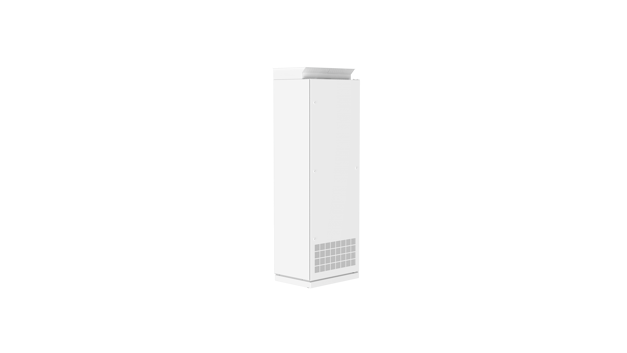

AM 900 HM - tilluft i topp
AM 900 HMF - tilluft øverst på fronten

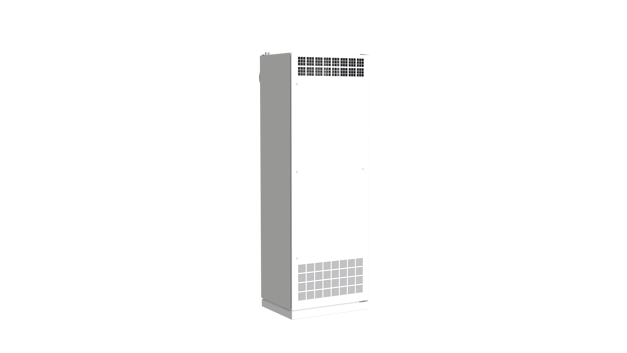

AM 900 HMF - tilluft øverst på fronten
AM 900 HMF er en horisontal versjon hvor inntak og avkast føres fra bakkant av anlegget og ut gjennom ytterveggen. Innblåsningsristen er i den øverste delen av anleggets front, og ventilerer etter prinsippet om omrøringsventilasjon.AM 900 VM - tilluft i topp

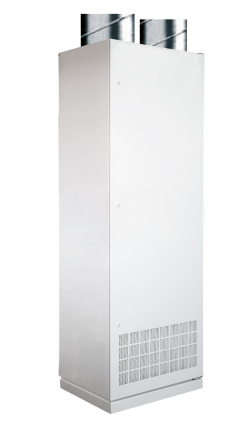

AM 900 VM - tilluft i topp
AM 900 VM er en vertikal versjon hvor inntak og avkast føres opp gjennom toppen på anlegget. Innblåsningsristen er også på toppen av anlegget, og ventilerer etter prinsippet om omrøringsventilasjon.AM 900 VMF - tilluft øverst på forsiden

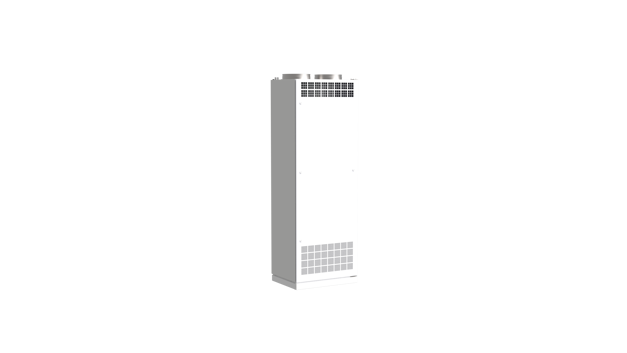

AM 900 VMF - tilluft øverst på forsiden
AM 900 VMF er en vertikal versjon hvor inntak og avkast føres opp gjennom toppen på anlegget. Innblåsningsristen er i den øverste delen av anleggets front, og ventilerer etter prinsippet om omrøringsventilasjon.
